DIN 46 276 - Typenreihe GKAS
Ausführung

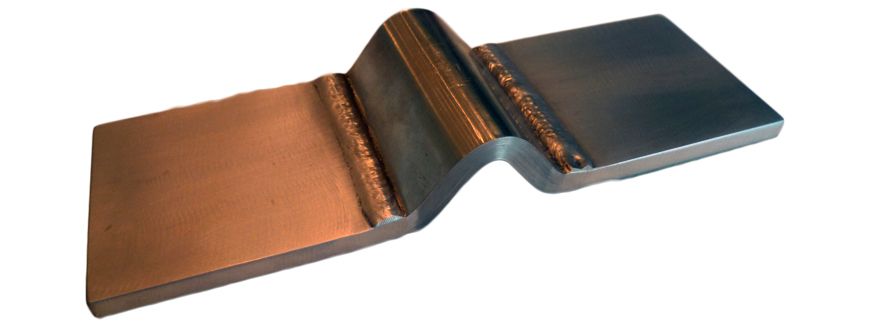

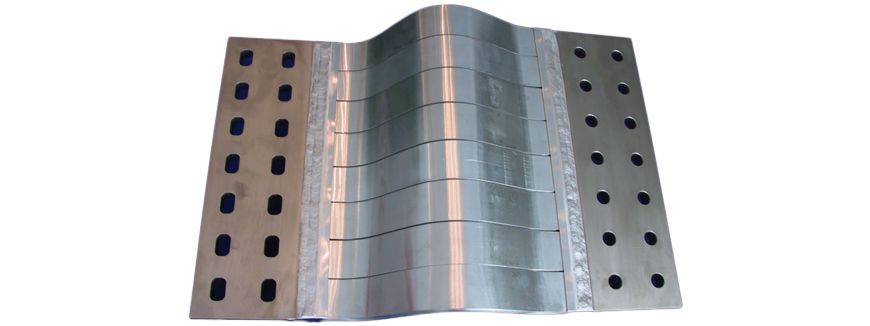

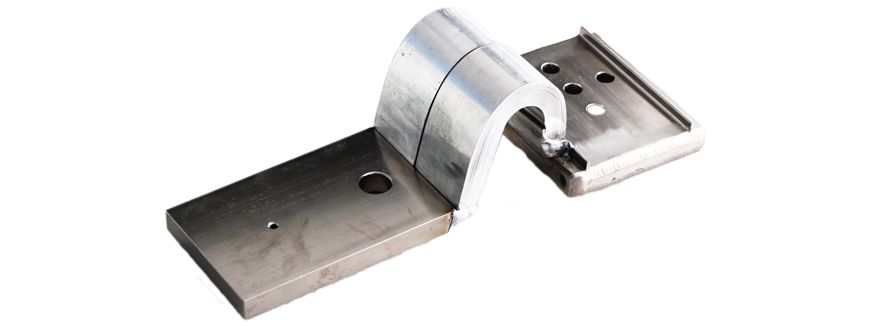

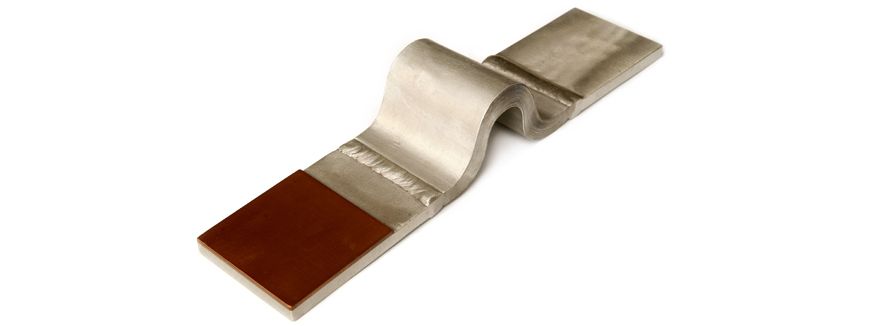

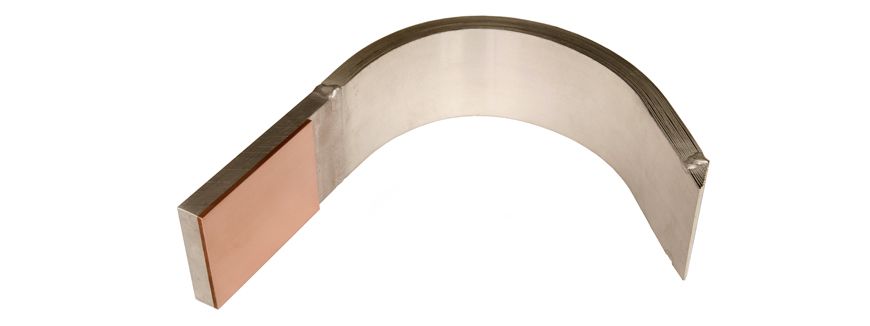

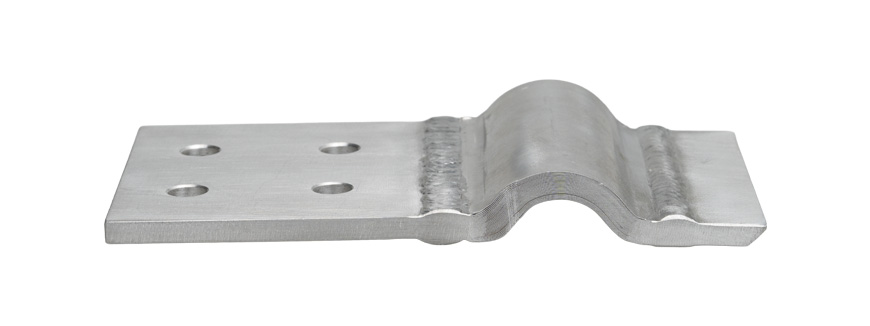

Die Anschlussenden bestehen aus Flachaluminium und werden unter Schutzgas an das aus Aluminium-Folien aufgebaute Bandpaket angeschweißt.
Material
Bandpaket: Folien aus E-Al, 0,3 - 0,5mm stark
Anschlussenden: Flachmaterial aus E-Al oder Leitpantal
Bohrungen
Normalausführung ungebohrt, auf Wunsch Bohrungen nach DIN 43 673 oder nach Kundenspezifikation möglich.
Typ GKAS - Bestellbeispiele für häufige Abmessungen
| Bestell-Nr. | b [mm] | a [mm] | s [mm] | l [mm] | Gewicht [kg] |
|---|---|---|---|---|---|
| GKAS 40/5-230 | 40 | 40 | 5 | 230 | ca. 0,1 |
| GKAS 40/10-230 | 40 | 40 | 10 | 230 | ca. 0,3 |
| GKAS 50/5-280 | 50 | 50 | 5 | 280 | ca. 0,2 |
| GKAS 50/5-300 | 50 | 80 | 5 | 300 | ca. 0,2 |
| GKAS 50/10-280 | 50 | 50 | 10 | 280 | ca. 0,4 |
| GKAS 50/10-300 | 50 | 80 | 10 | 300 | ca. 0,5 |
| GKAS 60/5-300 | 60 | 80 | 5 | 300 | ca. 0,3 |
| GKAS 60/10-280 | 60 | 60 | 10 | 280 | ca. 0,5 |
| GKAS 60/10-300 | 60 | 80 | 10 | 300 | ca. 0,5 |
| GKAS 80/10-300 | 80 | 80 | 10 | 300 | ca. 0,7 |
| GKAS 80/15-300 | 80 | 80 | 15 | 300 | ca. 1,1 |
| GKAS 100/10-320 | 100 | 80 | 10 | 320 | ca. 1,0 |
| GKAS 100/15-320 | 100 | 80 | 15 | 320 | ca. 1,4 |
| GKAS 100/20-320 | 100 | 80 | 20 | 320 | ca. 1,9 |
| GKAS 120/20-320 | 120 | 80 | 20 | 320 | ca. 2,3 |
