DIN 46 276 - Typenreihe GKKS
Ausführung

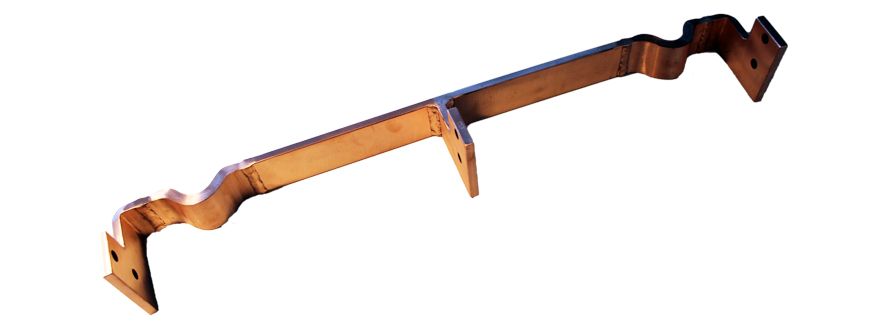

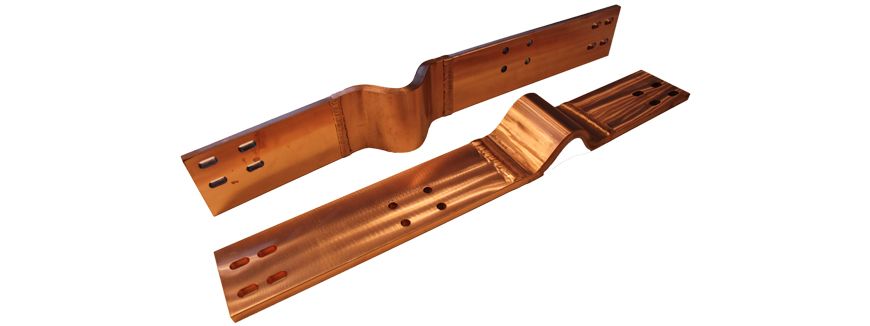

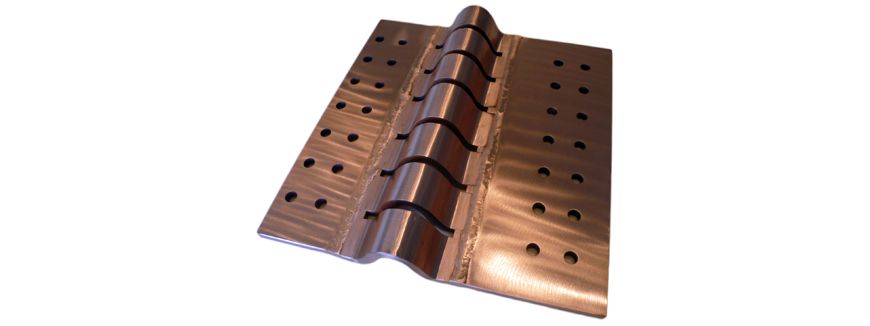

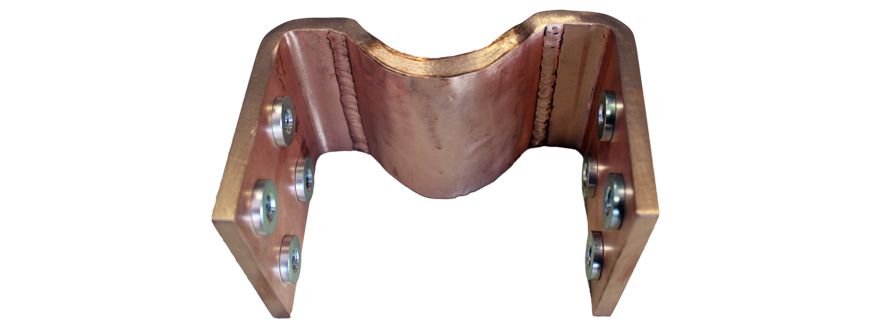

Die Anschlussenden bestehen aus Flachkupfer und werden unter Schutzgas an das aus Kupfer-Folien aufgebaute Bandpaket angeschweißt.
Material
Bandpaket: Folien aus SE-Cu, 0,1 - 0,3mm stark
Anschlussenden: Flachmaterial aus E-Cu
Bohrungen
Normalausführung ungebohrt, auf Wunsch Bohrungen nach DIN 43 673 oder nach Kundenspezifikation möglich.
Typ GKKS - Bestellbeispiele für häufige Abmessungen

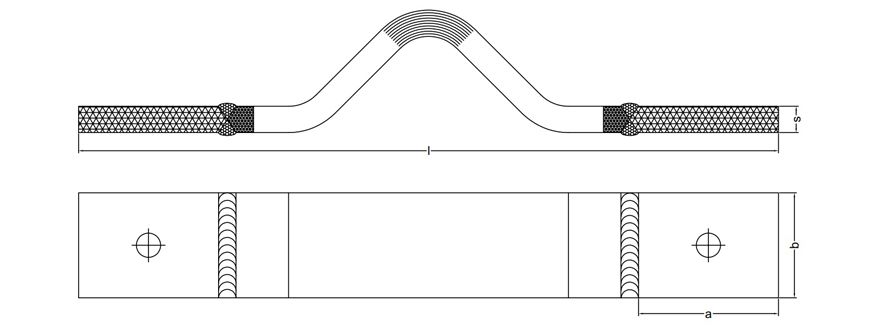

| Bestell-Nr. | b [mm] | a [mm] | s [mm] | l [mm] | Gewicht [kg] |
|---|---|---|---|---|---|
| GKKS 40/5-230 | 40 | 40 | 5 | 230 | ca. 0,5 |
| GKKS 40/40-230 | 40 | 40 | 10 | 230 | ca. 0,9 |
| GKKS 50/5-280 | 50 | 50 | 5 | 280 | ca. 0,7 |
| GKKS 50/5-300 | 50 | 80 | 5 | 300 | ca. 0,7 |
| GKKS 50/10-280 | 50 | 50 | 10 | 280 | ca. 1,4 |
| GKKS 50/10-300 | 50 | 80 | 10 | 300 | ca. 1,5 |
| GKKS 60/5-300 | 60 | 80 | 5 | 300 | ca. 0,9 |
| GKKS 60/10-280 | 60 | 60 | 10 | 280 | ca. 1,7 |
| GKKS 60/10-300 | 60 | 80 | 10 | 300 | ca. 1,8 |
| GKKS 80/10-300 | 80 | 80 | 10 | 300 | ca. 2,4 |
| GKKS 80/15-300 | 80 | 80 | 15 | 300 | ca. 3,5 |
| GKKS 100/10-320 | 100 | 80 | 10 | 320 | ca. 3,1 |
| GKKS 100/15-320 | 100 | 80 | 15 | 320 | ca. 4,7 |
| GKKS 100/20-320 | 100 | 80 | 20 | 320 | ca. 6,2 |
| GKKS 120/20-320 | 120 | 80 | 20 | 320 | ca. 7,5 |
