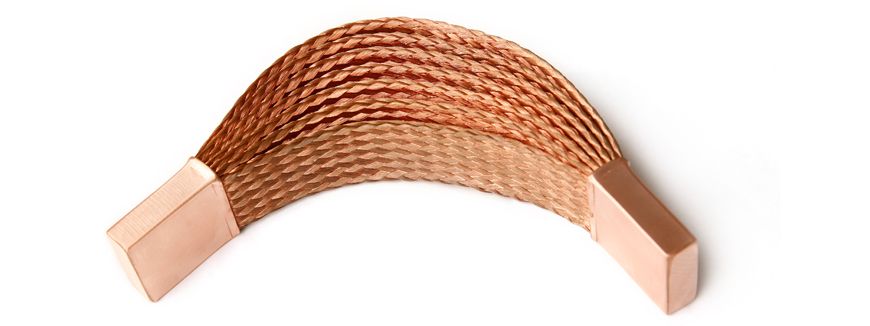

DIN 46 276 - Typenreihe GKKH

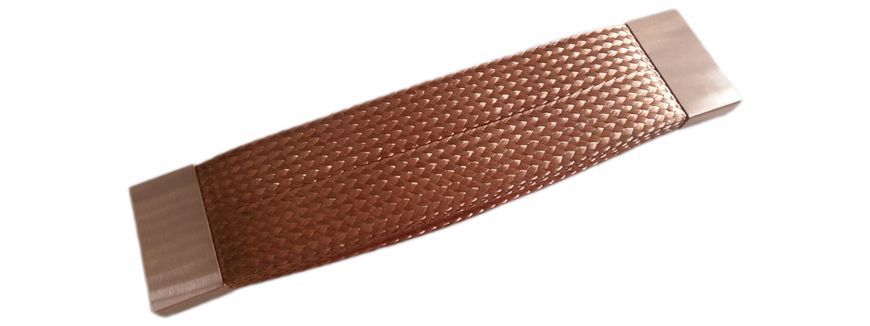

Ausführung
Die Dehnungsbänder bestehen aus Kupfergeflecht, das an den Anschlussenden mit einem Kupferrohr unter einem genau definierten Druck verpresst wird.

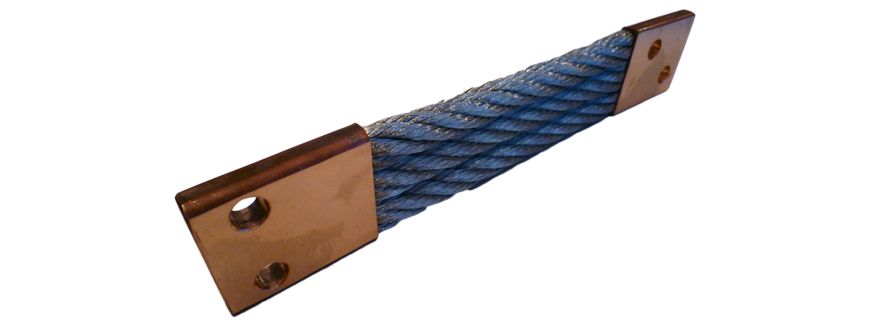

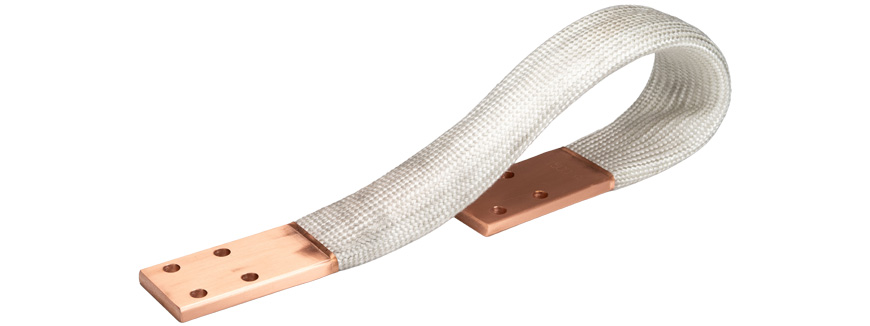

Material
Hochflexibles blankes oder verzinntes Kupfergeflecht, vorzugsweise Drahtstärke 0,1mm oder 0,2mm. Kontakthülsen oder Rohre aus Kupfer.

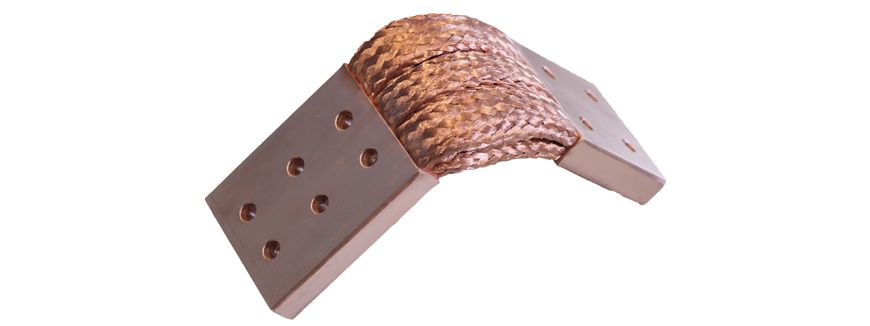

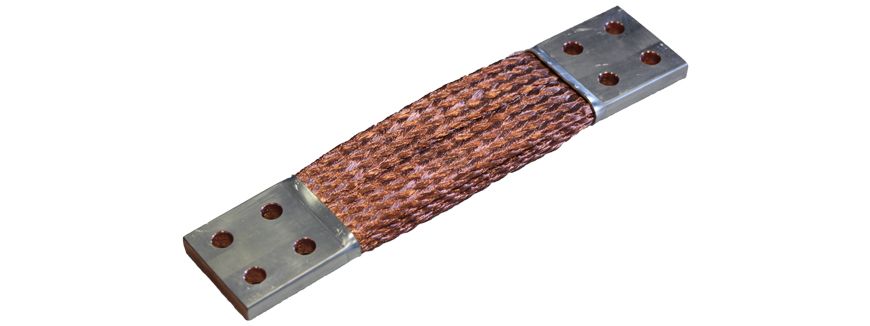

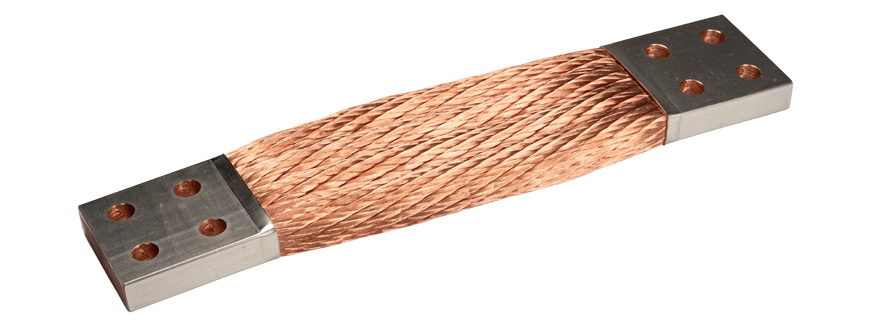

Bohrungen
Normalausführung ungebohrt, auf Wunsch Bohrungen nach DIN 43 673 oder nach Kundenspezifikation möglich.

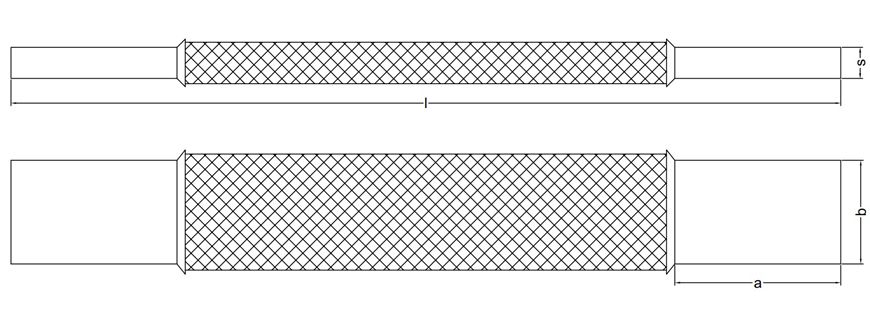

Typ GKKH - Bestellbeispiele für häufige Abmessungen
| Bestell-Nr. | Querschnitt [mm2] | tMaß a [mm] | tMaß b [mm] | tMaß l [mm] | tMaß s [mm] |
|---|---|---|---|---|---|
| GKKH 20/16-140 | 16 | 20 | 20 | 140 | 3,5 |
| GKKH 25/25-150 | 25 | 25 | 25 | 150 | 3,5 |
| GKKH 30/35-160 | 35 | 30 | 30 | 160 | 4 |
| GKKH 30/50-160 | 50 | 30 | 30 | 160 | 5 |
| GKKH 40/50-180 | 50 | 40 | 40 | 180 | 4 |
| GKKH 50/70-200 | 70 | 50 | 50 | 200 | 5 |
| GKKH 50/100-200 | 100 | 50 | 50 | 200 | 5 |
| GKKH 40/120-180 | 120 | 40 | 40 | 180 | 7 |
| GKKH 50/120-200 | 120 | 50 | 50 | 200 | 7 |
| GKKH 50/200-200 | 200 | 50 | 50 | 200 | 8 |
| GKKH 60/200-270 | 200 | 60 | 60 | 270 | 7 |
| GKKH 50/280-250 | 280 | 50 | 50 | 250 | 9 |
| GKKH 50/280-270 | 280 | 50 | 50 | 270 | 8 |
| GKKH 50/350-250 | 350 | 50 | 50 | 250 | 10 |
| GKKH 60/350-270 | 350 | 60 | 60 | 270 | 8,5 |
| GKKH 120/500-450 | 500 | 120 | 120 | 450 | 8,5 |
| GKKH 80/600-400 | 600 | 80 | 80 | 400 | 12,5 |
| GKKH 120/600-450 | 600 | 120 | 120 | 450 | 9,5 |
| GKKH 120/800-450 | 800 | 120 | 120 | 450 | 11,5 |
| GKKH 120/1000-450 | 1000 | 120 | 120 | 450 | 14,5 |
| GKKH 120/1200-450 | 1200 | 120 | 120 | 450 | 16,5 |
| GKKH 120/1500-450 | 1500 | 120 | 120 | 450 | 20 |
| GKKH 140/1800-500 | 1800 | 120 | 140 | 500 | 19 |
| GKKH 120/2000-450 | 2000 | 120 | 120 | 450 | 25 |
| GKKH 180/2200-500 | 2200 | 120 | 180 | 500 | 21,5 |
| GKKH 200/2400-500 | 2400 | 120 | 200 | 500 | 20 |
