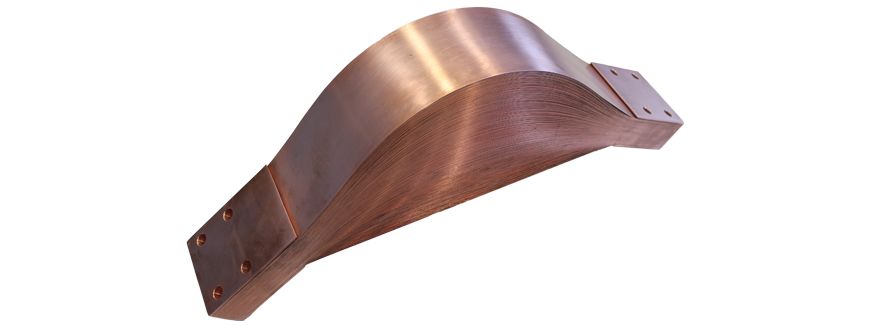

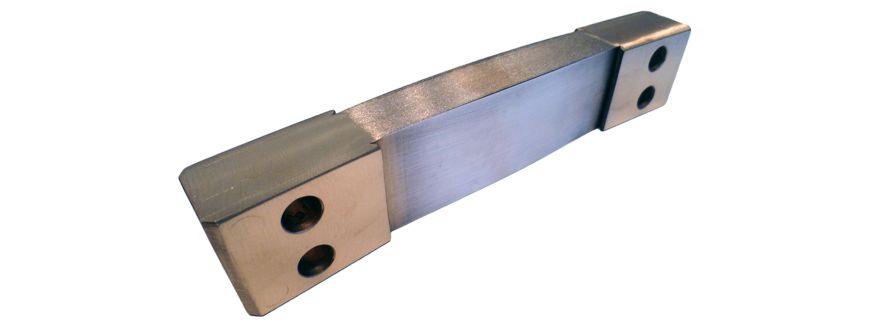

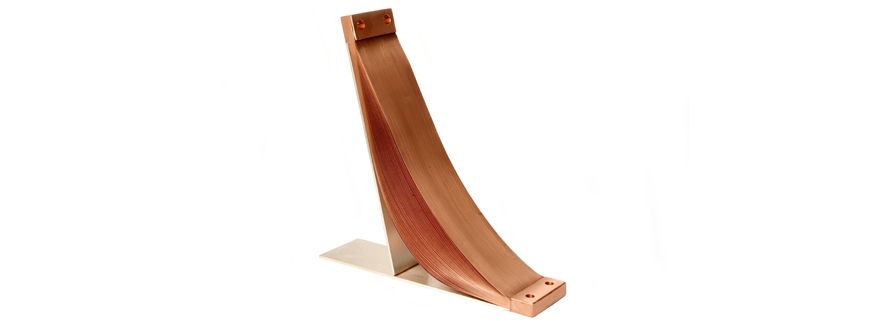

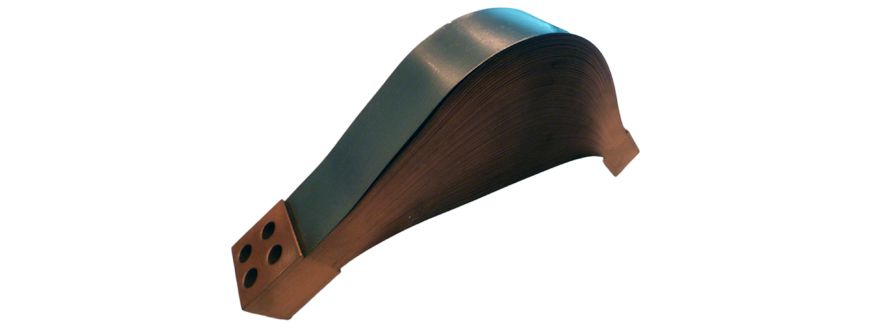

DIN 46 276 - Typenreihe GKKN
Ausführung
Die Dehnungsbänder bestehen durchgehend aus Kupfer-Folien mit hoher Festigkeit. Im Bereich der Anschlussenden werden die Folien mit Kupfer-Blechen vernietet und gepresst.
Material
Folien aus SE-Cu, 0,1 - 0,3mm stark. Deckbleche aus E-Cu.
Nieten aus E-Cu, in Abmessungen und Anzahl dem Querschnitt entsprechend.
Bohrungen
Normalausführung ungebohrt, auf Wunsch Bohrungen nach DIN 43 673 oder nach Kundenspezifikation möglich.
Typ GKKN - Bestellbeispiele für häufige Abmessungen

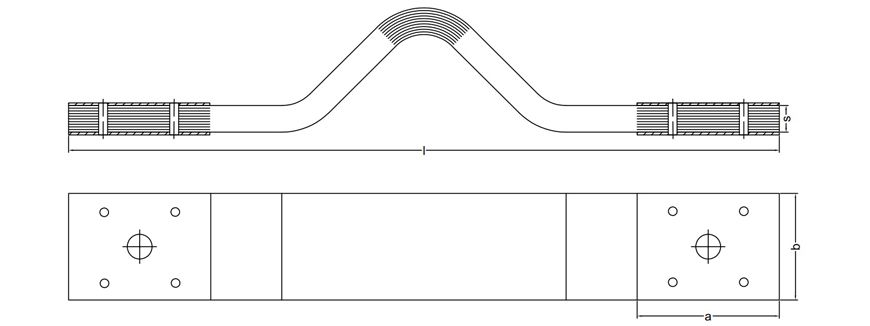

| Bestell-Nr. | b [mm] | a [mm] | s [mm] | l [mm] | Gewicht [kg] |
|---|---|---|---|---|---|
| GKKN 40/5-230 | 40 | 40 | 5 | 230 | ca. 0,6 |
| GKKN 40/10-230 | 40 | 40 | 10 | 230 | ca. 1,1 |
| GKKN 50/5-230 | 50 | 50 | 5 | 230 | ca. 0,8 |
| GKKN 50/5-280 | 50 | 50 | 5 | 280 | ca. 0,9 |
| GKKN 50/5-300 | 50 | 80 | 5 | 300 | ca. 1,0 |
| GKKN 50/10-280 | 50 | 50 | 10 | 280 | ca. 1,6 |
| GKKN 50/10-300 | 50 | 80 | 10 | 300 | ca. 1,8 |
| GKKN 60/5-280 | 60 | 60 | 5 | 280 | ca. 1,1 |
| GKKN 60/5-300 | 60 | 80 | 5 | 300 | ca. 1,3 |
| GKKN 60/10-280 | 60 | 60 | 10 | 280 | ca. 2,0 |
| GKKN 60/10-300 | 60 | 80 | 10 | 300 | ca. 2,2 |
| GKKN 80/10-300 | 80 | 80 | 10 | 300 | ca. 2,9 |
| GKKN 80/15-280 | 80 | 80 | 15 | 280 | ca. 3,9 |
| GKKN 80/15-300 | 80 | 80 | 15 | 300 | ca. 4,1 |
| GKKN 100/10-320 | 100 | 80 | 10 | 320 | ca. 3,8 |
| GKKN 100/15-320 | 100 | 80 | 15 | 320 | ca. 5,4 |
| GKKN 100/20-320 | 100 | 80 | 20 | 320 | ca. 7,0 |
| GKKN 120/20-320 | 120 | 80 | 20 | 320 | ca. 8,4 |
